Complementos




Certificación energética de edificios nuevos con CE3X



  Descargar
      www.efinovatic.es

Aviso

La versión del complemento caducó el día 31 de diciembre. Esta nueva versión reemplaza a la anterior. Hemos tenido un problema con la firma digital del instalador, así que al descargarlo, os aparecerá una advertencia de seguridad, indicando que el editor es desconocido. Con  toda tranquilidad podéis obviar este aviso puesto que el instalador es seguro.




Manual de uso de la herramienta

1. Instrucciones para la instalación

Es necesario tener instalada la última versión de CE3X. Puede descargarla desde: descargaCE3Xv2.3

A continuación puede instalar el complemento para la Certificación de Edificios de Nueva Construcción.

Además es necesario contar con un Sistema operativo mínimo Windows 7 y que el usuario pueda alcanzar los permisos de administrador.

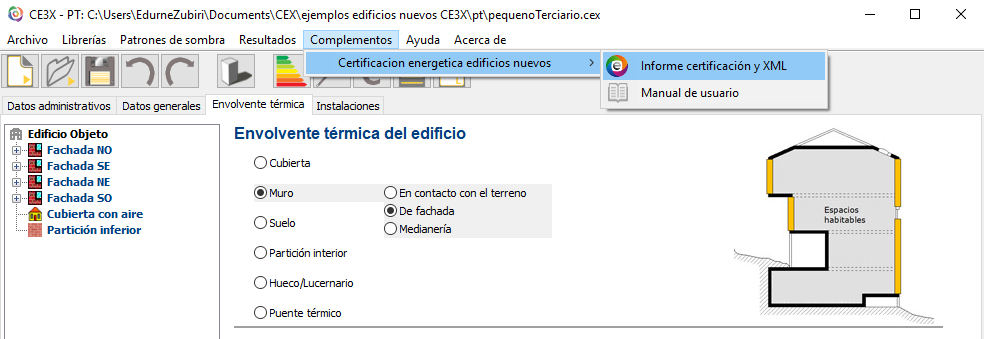

Una vez instalado, abra el CE3X y le aparecerá la opción "Certificación energética de edificios nuevos" en el menú de Complementos.



2. Alcance

  • Se pueden certificar todo tipo de edificios existentes:
    • Residenciales
    • Pequeños terciarios
    • Grandes terciarios
  • Se pueden certificar los siguientes tipos de edificios de nueva construcción:
    • Residenciales
    • Pequeños terciarios (Se entiende que pequeño terciario es aquel que cuenta con una potencia térmica instalada inferior a 70 kW).
    • Si desea certificar un edificio de nueva construcción de tipo gran terciario, le recomendamos SG SAVE. +info

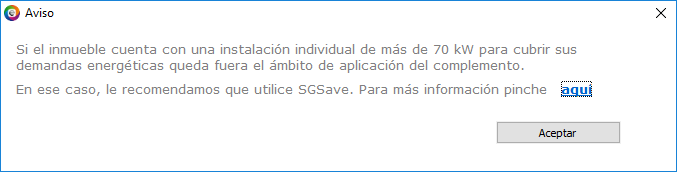

En caso de que se esté certificando un inmueble del sector terciario con una caldera mayor a 70 kW, le aparecerá la información en el siguiente mensaje:

Sin embargo, le dejará continuar, porque existe la posibilidad de que esté realizando el certificado de un pequeño local u oficina que se encuentra conectado a una caldera que da servicio al edificio completo.





3. Definición de la envolvente térmica

Definición de los sistemas constructivos

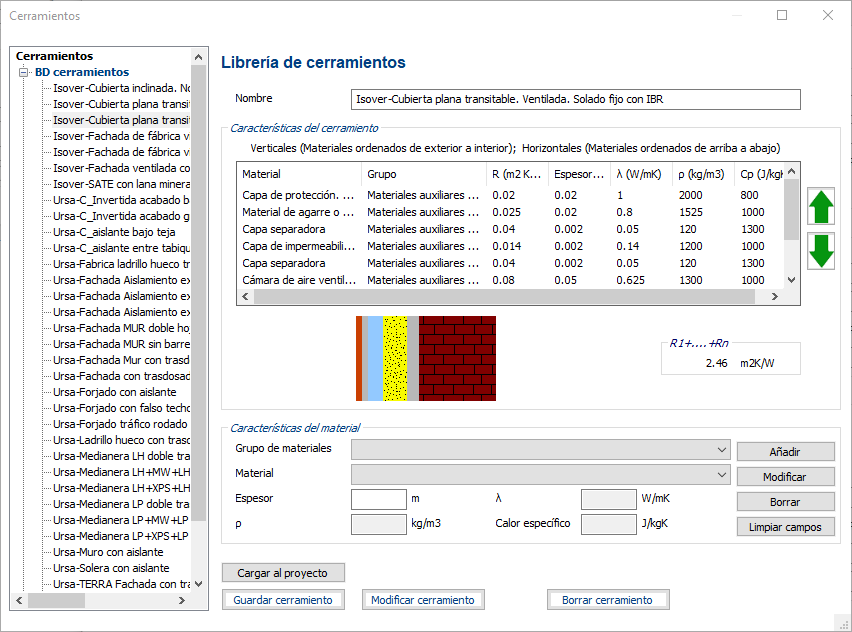

Para la definición de los sistemas constructivos que desea emplear, debe ir a: Librería > Cerramientos. Se abrirá una ventana  en la que puede configurar la composición por capas del cerramiento. Si tiene instalados los complementos de Isover o Ursa le aparecerán una serie de sistemas constructivos que podrá seleccionar y cargar al proyecto directamente.

Para crear nuevos materiales, o sistemas constructivos, le remitimos al manual del CE3X convencional, en el apartado 4.3.2. en la página 54.



Definición de un muro de fachada

Para introducir la fachada exterior de un edificio nuevo, no se pueden utilizar las opciones de "Por defecto" o "Estimada" y sólo se acepta la vía "Conocida". En el caso de que el proyecto cuente con alguna fachada definida por estas vías, el complemento de certificación energética lo advertirá y no se generará el certificado.

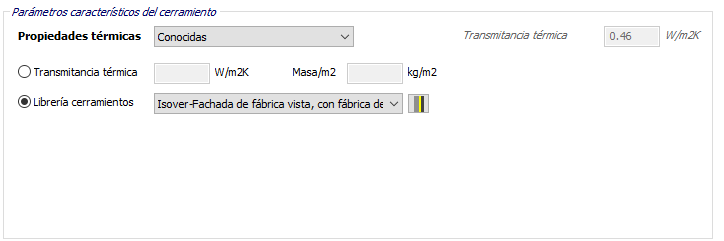

Una vez seleccionada la vía "Conocida" se puede indicar la transmitancia térmica del cerramiento y su masa por metro cuadrado o seleccionar el sistema constructivo creado en la "Librería de cerramientos". Es preferible utilizar esta segunda opción si después se va a realizar la comprobación de la limitación de las condensaciones intersticiales en el cerramiento.



Definición de un muro en contacto con el terreno

Para introducir cerramientos verticales en contacto con el terreno se escogerá la opción de propiedades térmicas "Estimadas" y "Con aislamiento térmico". Esta opción realmente es una vía "Conocida", ya que implementa la metodología de cálculo del Documento de Apoyo del CTE-HE de Cálculo de parámetros característicos (en lo sucesivo DA-DB-HE-1), según el apartado 2.1.2.2, con la suposición que la resistencia del muro es la del aislamiento indicado.



Definición de una cubierta exterior

Se procede forma análoga al caso del muro de fachada.



Definición de una cubierta enterrada

Se introducirá por la vía "Conocida", según el procedimiento descrito en el DA-DB-HE-1, apartado 2.1.2.3.



Definición de un suelo exterior

Se procede forma análoga al caso del muro de fachada.



Definición de un suelo en contacto con el terreno

Para introducir el suelo en contacto con el terreno se escogerá la opción de propiedades térmicas "Estimadas" y "Con aislamiento térmico". Esta opción realmente es una vía "Conocida", porque implementa la metodología del DA-DB-HE-1, según el apartado 2.1.2.1 y el valor de aislamiento indicado.



Definición de una partición interior vertical en contacto con un espacio no habitable

La introducción de estos elementos se puede realizar o bien directamente por la vía "Conocida", introduciendo la transmitancia térmica calculada  o bien mediante la vía "Estimada", definiendo la valor de la transmitancia térmica de la partición Up. En ambos casos, se estará introduciendo el valor de transmitancia térmica calculado según el el DA-DB-HE-1, apartado 2.1.3.1.



Definición de una partición horizontal en contacto con espacio no habitable superior

Se procede de forma análoga a la partición interior vertical.



Definición de una partición horizontal en contacto con espacio no habitable inferior

Idéntico a los casos anteriores, pero con indicación del tipo de espacio no habitable que se encuentra debajo.



Definición de los Huecos

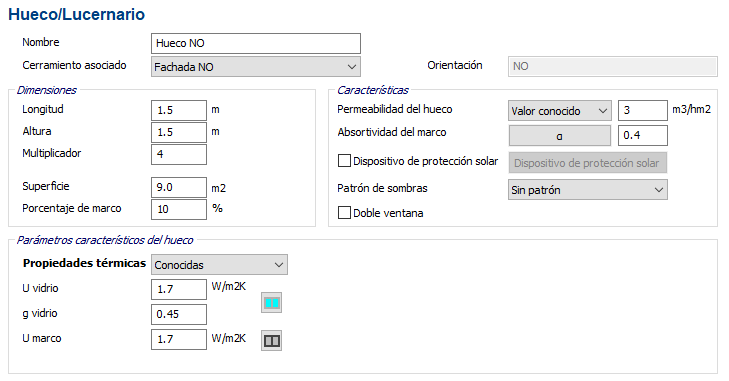

Los huecos y lucernarios se introducirán por la vía "Conocida", introduciendo los valores o seleccionando un producto de la librería.

Definición de los Puentes térmicos

Los puentes térmicos se introducirán de la misma forma que se introducen el en CE3X para edificios existentes.



4. Definición de las Instalaciones Térmicas

Definición de generadores de tipo caldera

Se escogerá el tipo de generador entre las opciones disponibles: estándar, baja temperatura y condensación.

Se podrá utilizar la vía "Conocida" en el que caso de que el fabricante facilite el rendimiento estacional.

También se puede introducir por la vía "Estimada", si el fabricante facilita el rendimiento de la combustión de la caldera. Es aceptable la introducción del rendimiento de nominal a plena carga como rendimiento de la combustión, ya que esta es una hipótesis conservadora. Para los equipos nuevos se escogerá la opción "Bien aislada y mantenida".



Definición de generadores de tipo bomba de calor y enfriadoras

Su introducción en CE3X para edificios nuevos es similar a la del CE3X para existentes.



Definición de las Contribuciones energéticas

La contribución mínima de ACS se introducirá como una contribución energética. Su definición es similar al caso de edificios existentes.



5. Generación del informe y el XML

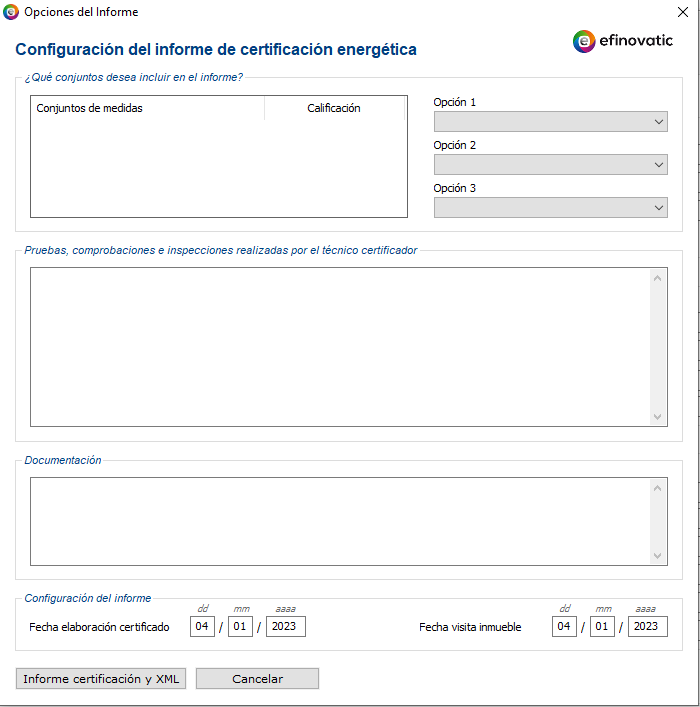

Para generar el informe de certificación energética es necesario ejecutar: Complementos > Certificación Energetica Edificios Nuevos > Informe Certificación y XML

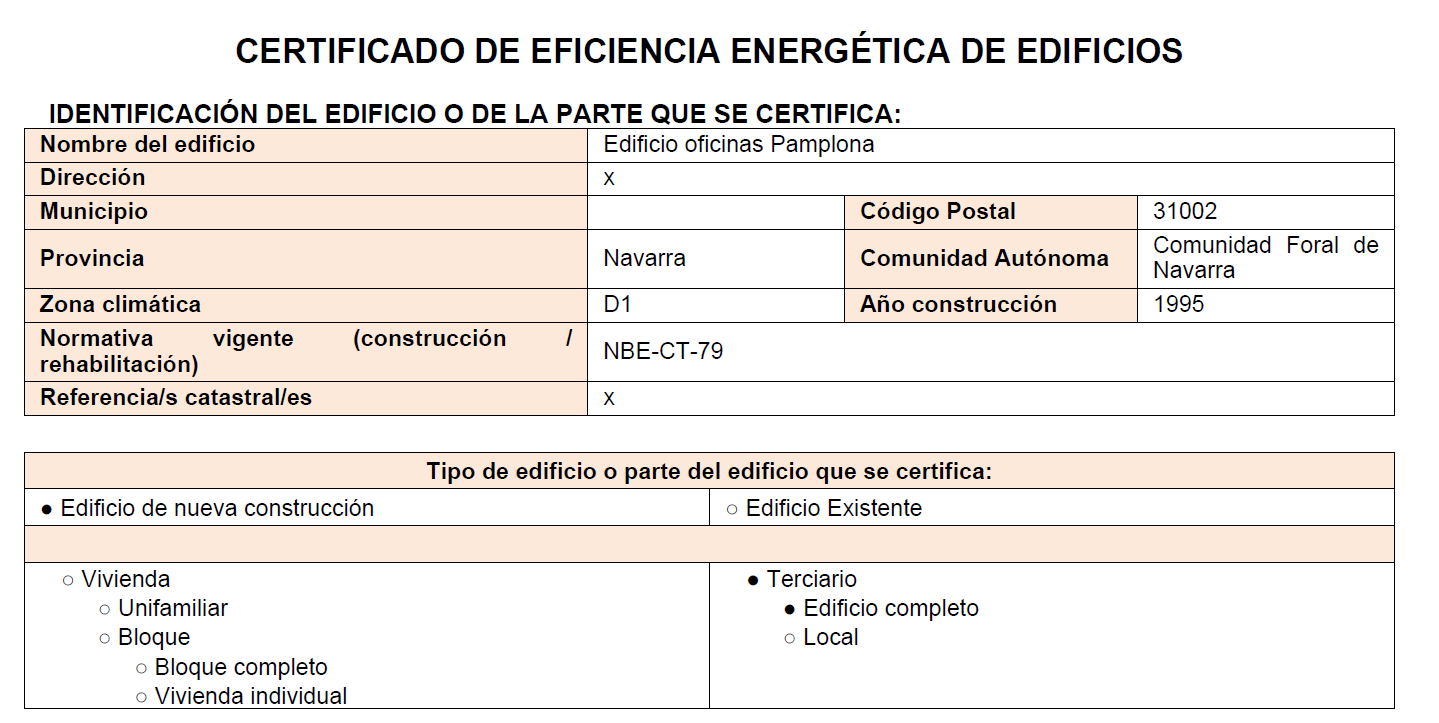

El informe generado y el XML aparecerán marcadas las opciones de "nuevos":

El archivo XML será guardado en la misma ubicación donde se encuentre el archivo CEX.



6. Control de versiones

  • V 2.3.0.1. Fecha 13/03/2018
  • V 2.3.0.2. Fecha 19/10/2018
    • Solucionar error detectado por el que no se cargaba correctamente la localidad del edificio en  el informe de certificación y en el archivo xml.
    • Inclusión de la versión del complemento en el campo “Procedimiento reconocido de calificación energética utilizado y versión” del informe de certificación y en el campo “Procedimiento” del archivo xml.
    • Solucionar error detectado al emitir informe de certificación de archivos guardados con rutas que contienen caracteres no ASCII.
    • Modificación de la fecha de caducidad del complemento.
    • Ampliación el control de campos no rellenados antes de emitir el informe
  • V 2.3.0.3. Fecha 04/03/2019
    • Cambio fecha caducidad complemento al 01/03/2020
    • Control por separado de si faltan datos del edificio y si los cerramientos y huecos se han definido por la vía "Conocida".
  • V 2.3.0.4. Fecha 04/03/2020
    • Cambio fecha caducidad complemento al 01/03/2021
  • V 2.3.0.5. Fecha 03/03/2021
    • Cambio fecha caducidad complemento al 31/12/2022
    • Se cambia para que la fecha de generación del informe sea la indicada por el técnico.
  • V 2.3.0.6. Fecha 04/01/2023
    • Cambio fecha caducidad complemento al 31/12/2023
    • Cambios en el informe de certificación.
  • V 2.3.0.7. Fecha 11/01/2023
    • Cambio fecha caducidad complemento al 31/12/2025
    • Añadimos un desplegable que permite escoger la normativa vigente: CTE2013 ó CTE2019
