Introducción

Airzone lanza un complemento para el programa de Certificación Energética CE3X. El objetivo del complemento es añadir soluciones de control con las que se puede conseguir una reducción del consumo de calefacción y refrigeración.

Funcionamiento del complemento

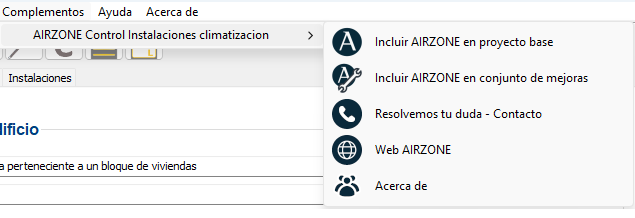

Al iniciar el complemento, se nos presentarán dos opciones: incluir Airzone en el proyecto base o integrarlo en los conjuntos de medida de mejora.



Incluir Airzone en proyecto base

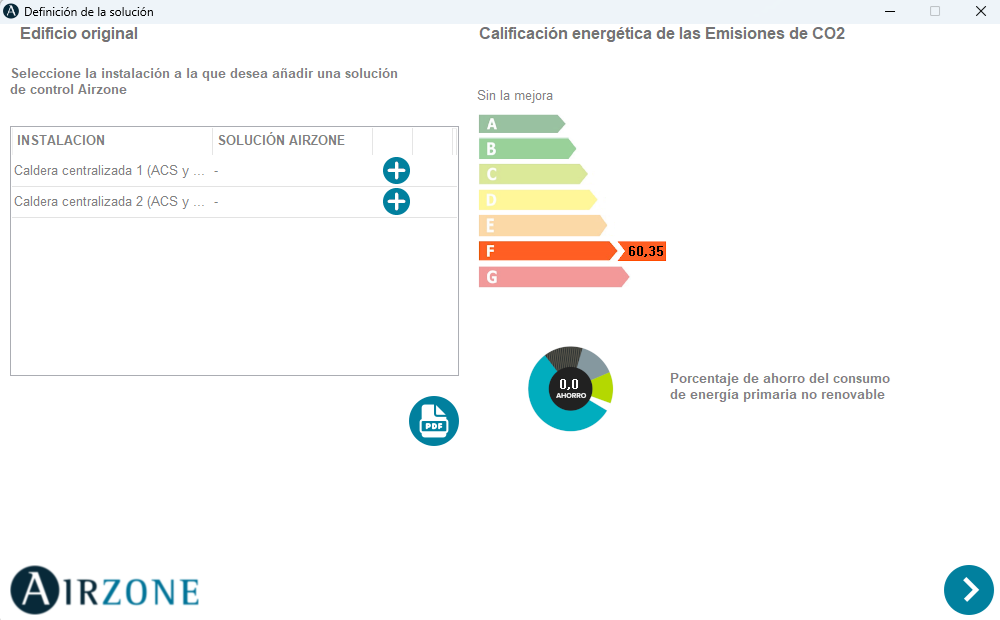

Al seleccionar la opción de incluir Airzone en el proyecto base, nos aparecerá la siguiente pantalla, la cual consta de una serie de apartados.

  • A la izquierda del panel tenemos una tabla con las diferentes instalaciones que hemos creado en el CE3X. Podremos añadir una solución Airzone a cada una de ellas dándole al botón "+".
  • Debajo de la tabla de instalaciones, tenemos un botón que nos generará un informe PDF el cual nos hará un resumen de todo lo añadido.
  • A la derecha del mismo, tendremos la etiqueta de certificación energética previa a la instalación de cualquier solución Airzone. Una vez añadida una solución, se mostrará una nueva etiqueta con la calificación final.
  • Debajo de las etiquetas, habrá un texto que nos indicará cuál ha sido el porcentaje de ahorro del consumo de energía primaria no renovable.
  • El botón con una forma de flecha a la derecha, nos permitirá salir del panel guardando toda la información (también está la opción de cerrar el panel de la manera tradicional, el botón "X" de arriba a la derecha).


Añadir solución Airzone

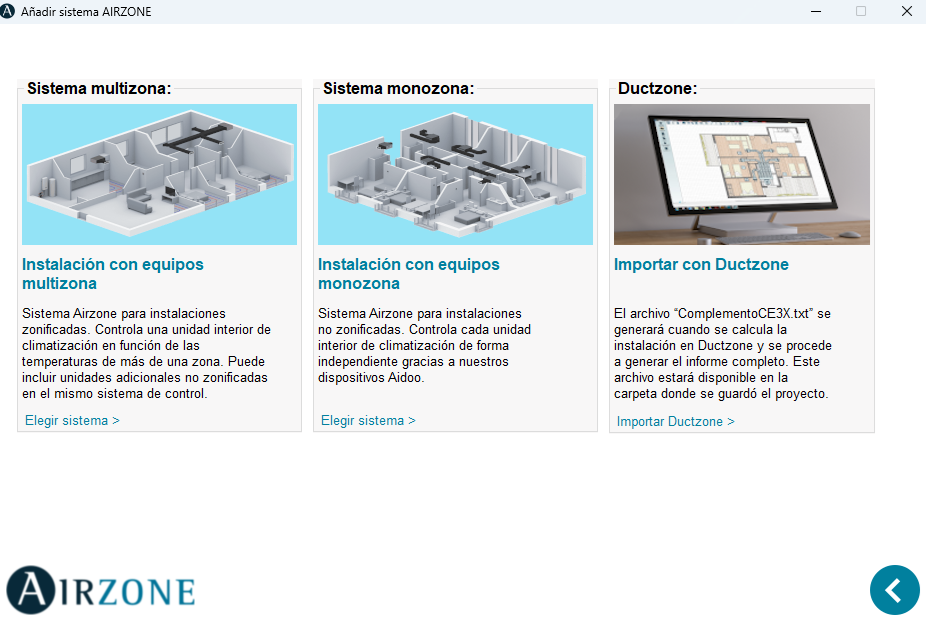

Cuando seleccionemos una solución de Airzone, se desplegará un panel donde podremos elegir entre las siguientes opciones: realizar una instalación con equipos multizona, una instalación con equipos monozona, o importar la configuración mediante Ductzone.



Sistema multizona

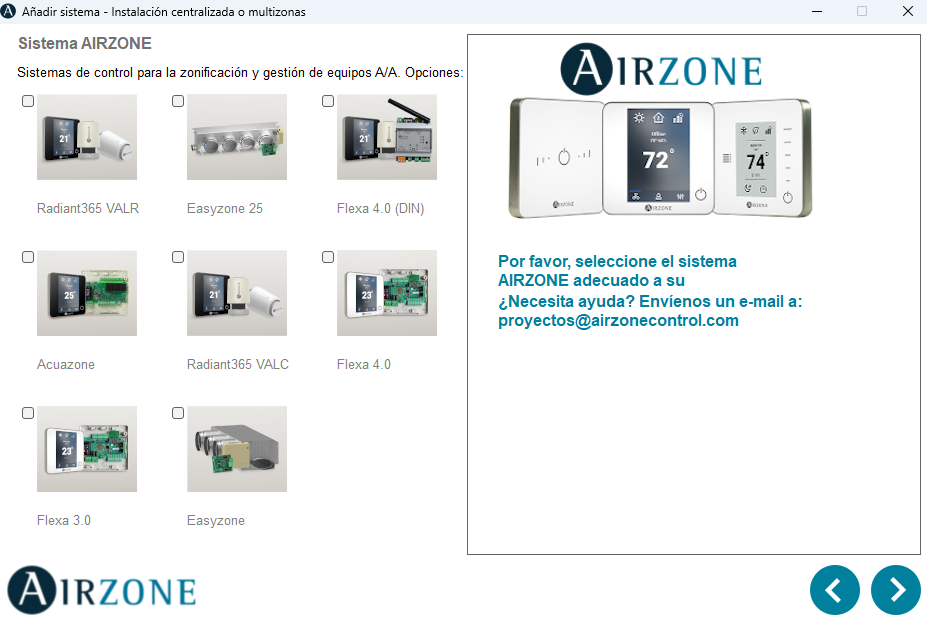

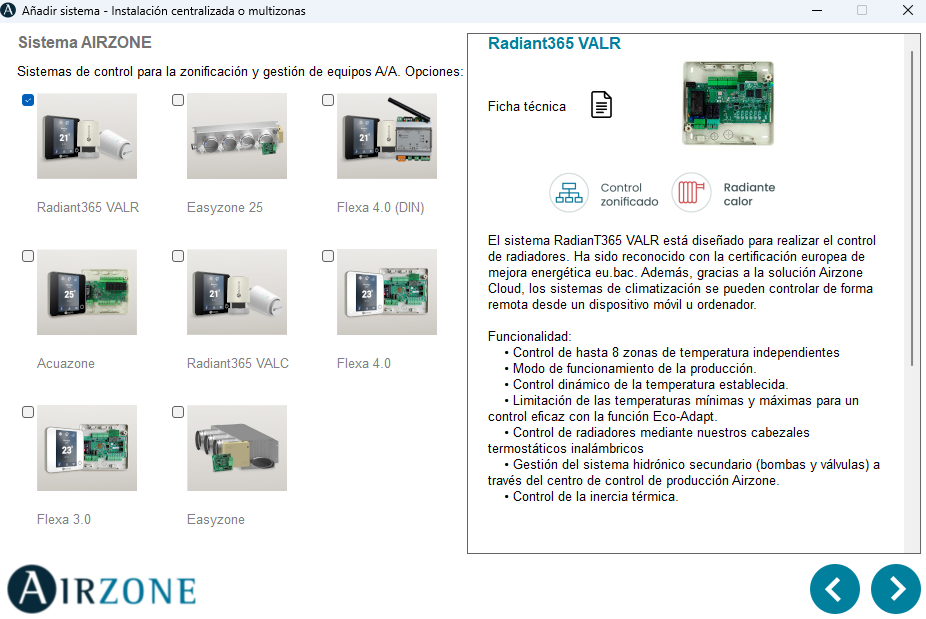

Si seleccionamos "Instalación con equipos multizona", nos saldrá un nuevo panel con los productos correspondientes a la selección.



Si no tenemos claro qué producto añadir, al seleccionarlos, se mostrará información detallada de cada uno, acompañada de su ficha técnica. Además, al hacer clic en la imagen de la ficha técnica, seremos redirigidos a la página web oficial del producto para obtener más información.

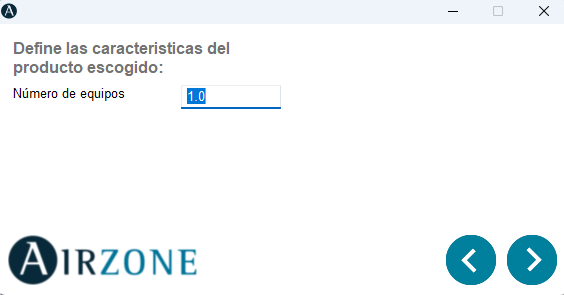

Al hacer clic en "Siguiente", se mostrará un panel que nos solicitará especificar la cantidad de equipos que deseamos añadir.



Sistema monozona

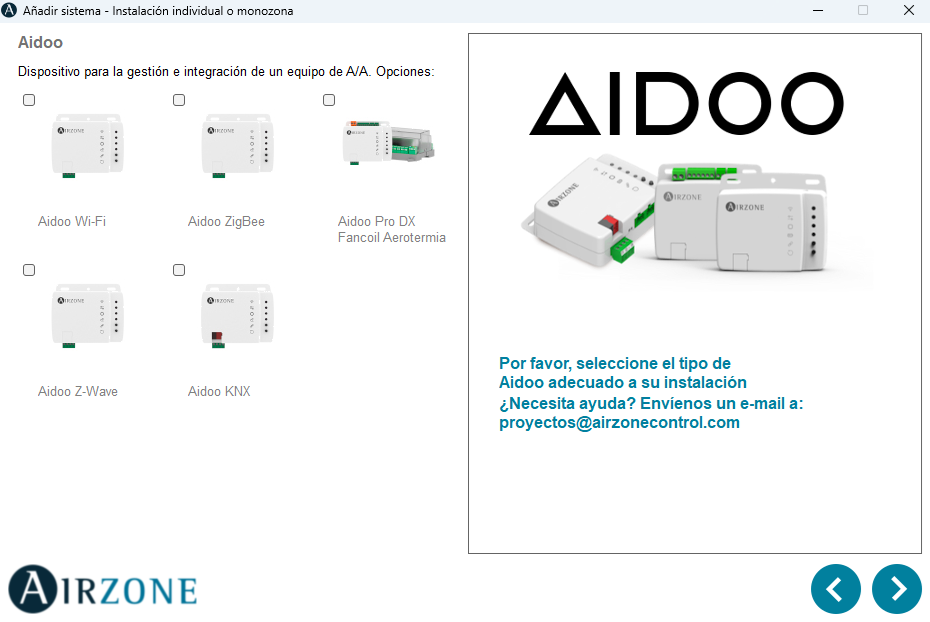

Si seleccionamos "Instalación con equipos monozona", aparecerá un nuevo panel que mostrará los productos disponibles para esta configuración.

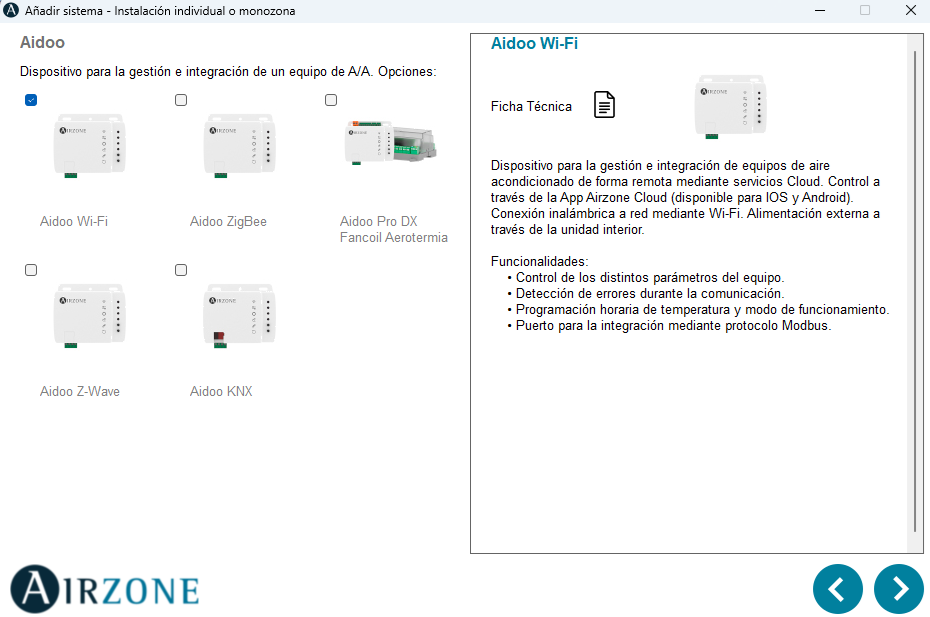

Este panel tiene la misma funcionalidad que el de "Instalación con equipos multizona". Si hacemos click en cualquier producto, nos aparecerá su información y la opción de la ficha técnica, que también nos redirigirá a una web con información del producto.

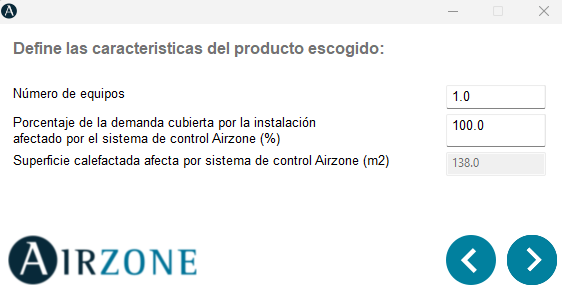

En este caso, además de especificar la cantidad de equipos que queremos implementar, se mostrará un cuadro de texto donde deberemos indicar el porcentaje de la demanda cubierta por la instalación que está influenciado por el sistema de control Airzone.



Importar Ductzone

Airzone dispone de un software propio llamado Ductzone, diseñado para facilitar la creación y gestión de proyectos. Con este programa, puedes seleccionar el método de cálculo más adecuado para tu proyecto, medir la instalación y adaptarla fácilmente dibujando la red de conductos. Además, podrás ubicar todos los elementos de la instalación en un plano previamente importado.

Al finalizar, el software genera un esquema de conexión del sistema, el dimensionamiento detallado de la red de conductos, una descripción completa de la solución, y un listado de materiales con su presupuesto en PVP.

El software de Airzone, Ductzone, genera un archivo de texto en formato ".txt", el cual es clave para utilizar el complemento. Al seleccionar la opción "Importar Ductzone" en el complemento, se solicitará importar dicho archivo de texto. Una vez cargado, el sistema integrará automáticamente en la instalación seleccionada todos los elementos configurados previamente en Ductzone.


Resultado

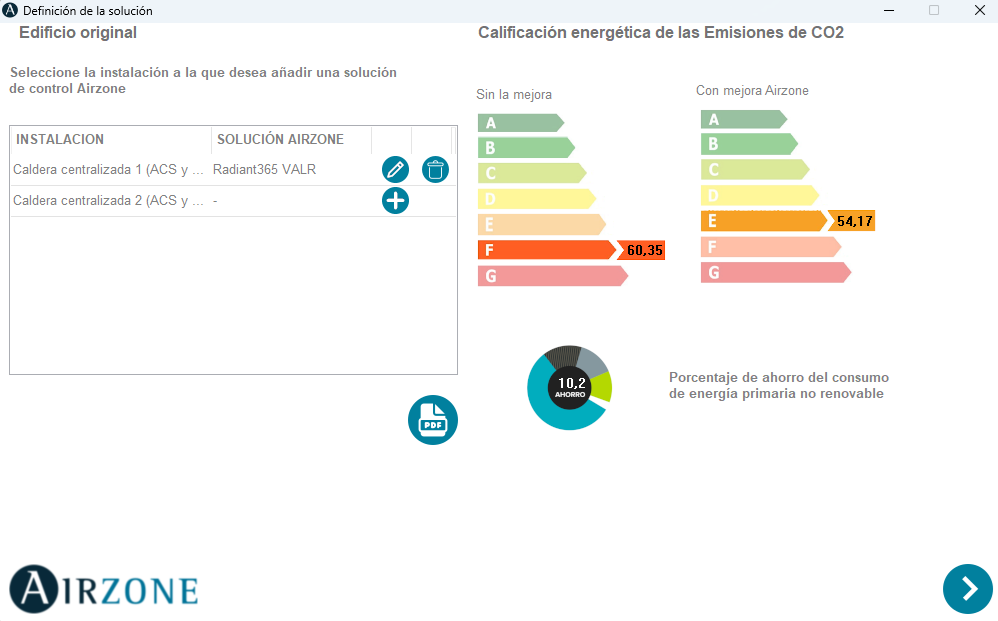

Finalmente, el sistema nos redirigirá al panel principal, donde podremos observar que se ha añadido una nueva etiqueta con la solución Airzone implementada. En la tabla de la izquierda, el botón "+" habrá sido sustituido por un botón con un lápiz, que permitirá modificar la solución seleccionada, y un botón con una papelera, que permitirá eliminarla si es necesario.



Incluir Airzone en conjunto de mejoras

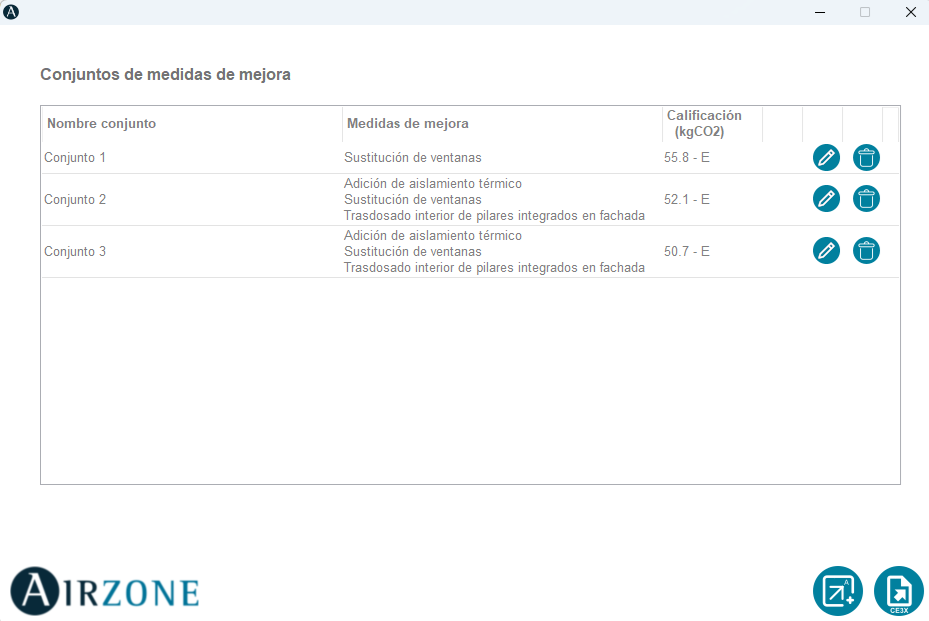

Al seleccionar la opción de incluir Airzone en conjunto de mejoras, aparecerá un panel en el que nos mostrará los conjuntos de medidas de mejora creados previamente en CE3X o, en caso de haber creado algún conjundo de mejoras desde el complemento de Airzone, también nos aparecerám. Cada conjunto de mejora tendrá sus botones de modificar y borrar.

Abajo a la derecha, tenemos dos botones. El de más a la izquierda, nos permitirá crear un nuevo conjunto de mejora, mientras que el botón siguiente al mismo, nos permitirá exportar al CE3X todo lo que hemos hecho en este panel.



Una vez que hayamos creado un conjunto de mejoras,se cargará el mismo panel que aparece al seleccionar la opción "Incluir Airzone en proyecto base". Tendrá la misma funcionalidad, botón para generar el informe, los botones "+" para añadir soluciones Airzone a las instalaciones...



Resultado con instalación previa Airzone

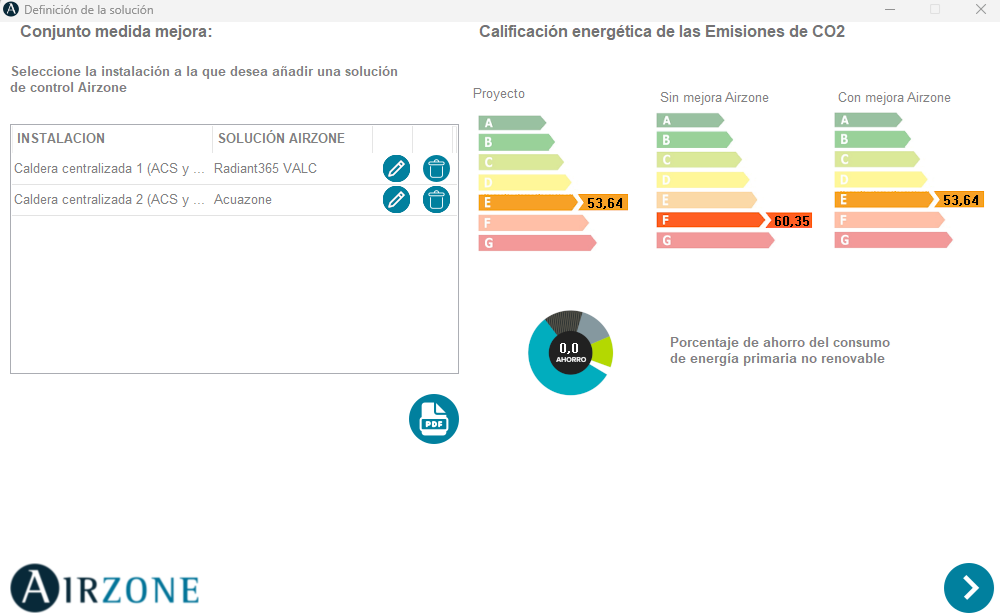

Siguiendo en la opción "Incluir Airzone en conjunto de mejoras" y habiendo cargado una solución Airzone previamente en la opción "Incluir Airzone en proyecto base", nos aparecerá el mismo panel pero con una etiqueta energética extra (proyecto, sin mejora Airzone, con mejora Airzone).

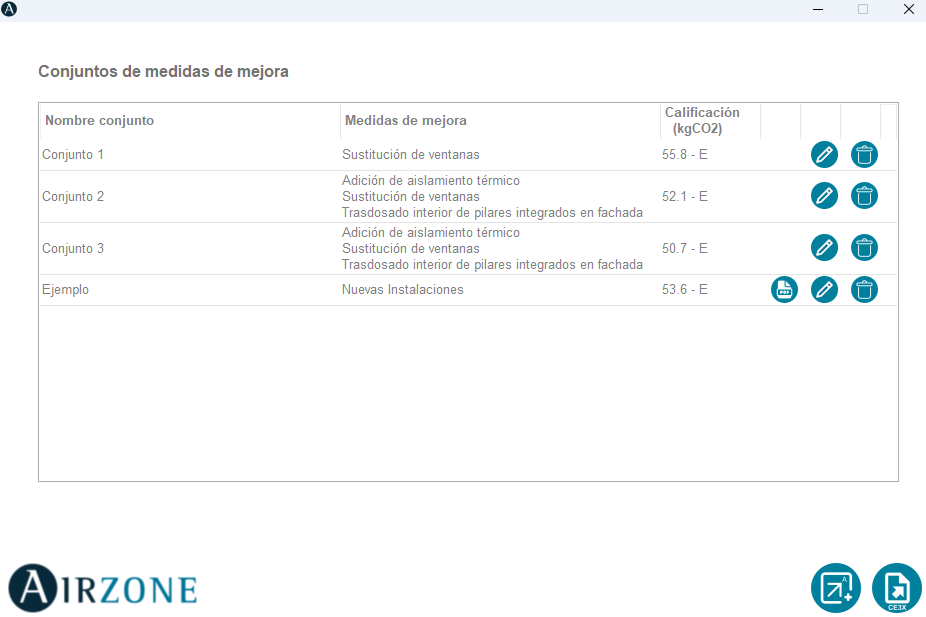

Una vez hayamos terminado, pincharemos en el botón ">" para salir del panel. Veremos que se nos habrá guardado el conjunto creado. Tendremos que pinchar en el botón de exportar a CE3X para que así se nos guarde el conjunto de mejora en CE3X.

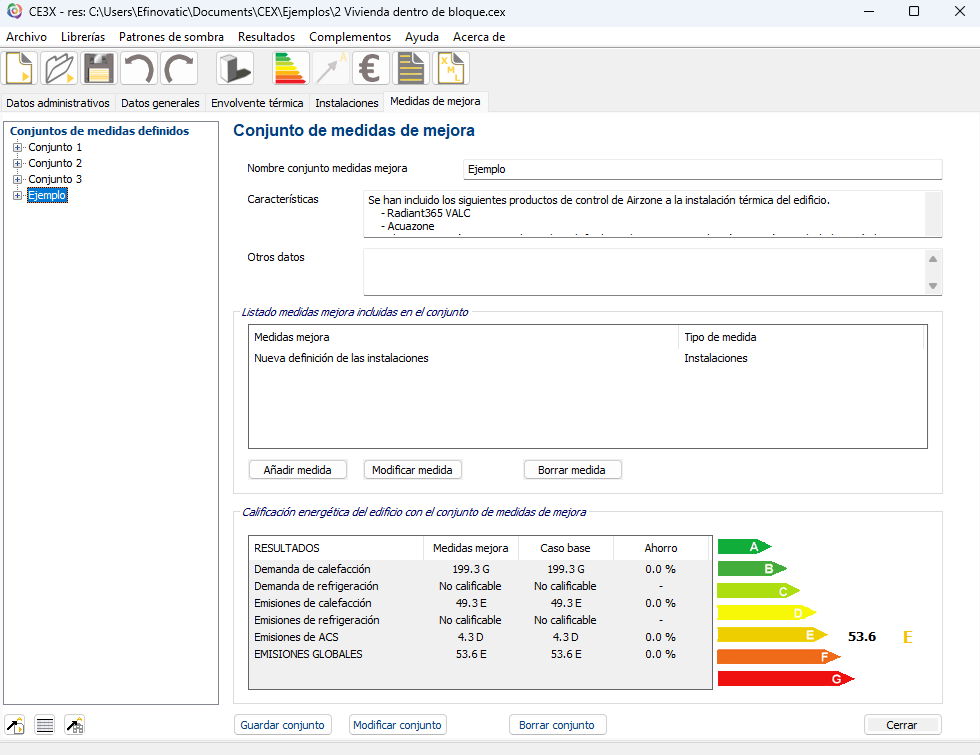

Cuando hayamos exportado los conjuntos de mejora a CE3X, veremos en la pestaña "Medidas de mejora" como se nos ha cargado el conjunto de mejora que hemos creado en el complemento.



Historial de versiones

  • V2.3.1.2: 22/11/2024.
    • Lanzamiento del complemento.
