Manual de uso de la herramienta
1. Objetivo de la herramienta
La herramienta permite la importación a CE3X de los proyectos definidos en la versión actual de hoja excel PHPP. Sólo se importan proyectos definidos en la versión del PHPP superior a 9.6.0 del sector residencial.
2. Instrucciones para la instalación
Es necesario tener instalada la última versión de CE3X. Puede descargarla desde: descargaCE3Xv2.3
A continuación puede instalar el complemento haciendo clic en el botón "Descargar"

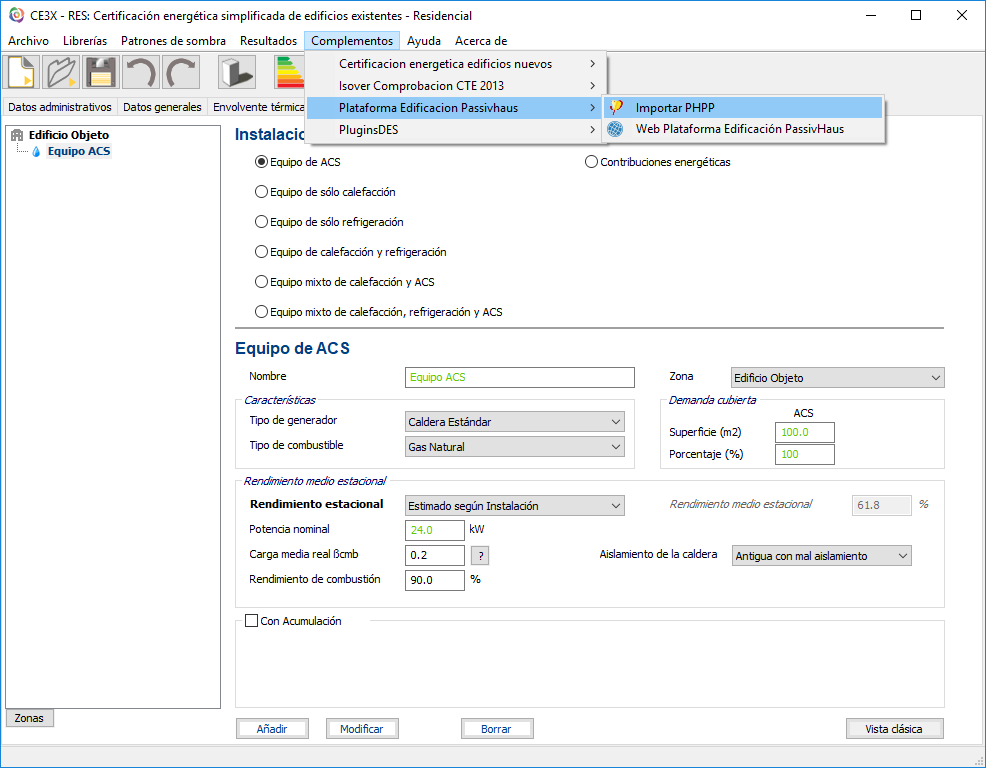

Una vez instalado, abra el CE3X y le aparecerá la opción "Plataforma Edificación Passivhaus" en el menú de Complementos.
![](/static/efinova/static/media/uploads/2018/12/19/instalacioncomplementopassiv.PNG)
3. Importación

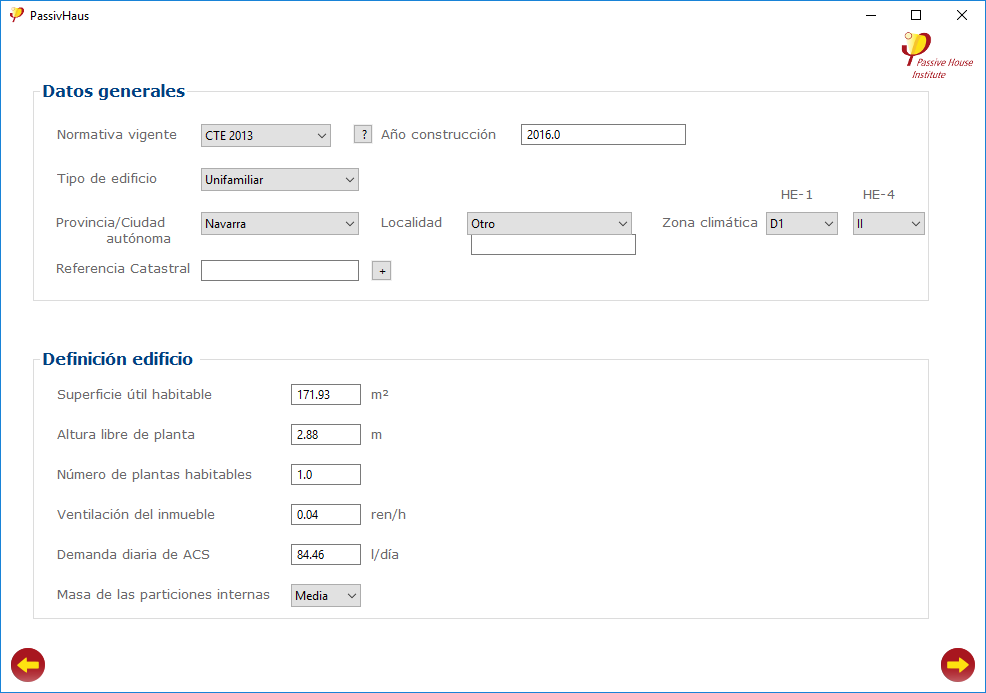

Al seleccionarse la opción "Importar PHPP" aparecerá un diálogo que permitirá la selección de la hoja excel que contiene el proyecto PHPP y comenzará el proceso de importación. A continuación aparecerá la siguiente pantalla:
![](/static/efinova/static/media/uploads/2018/12/19/datosgenerales.PNG)
Esta pantalla se encontrará parcialmente rellenada con datos obtenidos de la hoja PHPP. El técnico deberá rellenar los datos que falten y comprobar la validez de todos. En especial, deberá comprobar que los siguientes datos son los adecuados en el ámbito de la verificación del CTE y de la certificación energética:
- Superficie útil habitable: este dato se ha optenido a partir de la superficie de referencia energética
- Número de plantas habitables: este dato no aparece en el PHPP y aparecerá siempre a 1. Es un dato que no influye en CE3X si se aceptan los puentes térmicos definidos en el PHPP y no se generan nuevos puentes térmicos.
- Demanda diaria de ACS, el valor mostrado es función de la ocupación del edificio indicada en el PHPP.
Al darle a la flecha siguiente aparecerá la esta pantalla con la lista de materiales:
![](/static/efinova/static/media/uploads/2018/12/19/listadomaterialesincompleto.PNG)
En esta tabla aparecerán los materiales definidos en la hoja del PHPP y se puede completar o no. Si se completa, los sistemas constructivos asignados a los cerramientos estarán definidos por sus capas y se podrá hacer la comprobación de las condensaciones intersticiales con el complemento adecuado. Si no se completa, los cerramientos estarán defindios por la transmitancia térmica definida en el PHPP y una masa de 200 kg/m². En este último caso no se podrá hacer la verificación de las condensaciones interstiticiales.
Si hemos completado la tabla con los valores de calor específico, densidad y factor de difusión del vapor de agua, estos valores serán recordados para la siguiente vez que se emplee el complemento. En las siguientes veces, a cualquier material que se llame igual se le asignará los valores de calor específico, densidad y factor de difusión del vapor de agua almacenados.
Al darle a la flecha a la derecha para continuar finalizará la importación.
En la hoja del PHPP es importante que cada material tenga un nombre distinto.
6. Requisitos del PHPP
- El PHPP deberá ser de una versión reciente y en Español (>= 9.6)
- En clima se deberá haber seleccionado un clima del CTE
- Los nombres de materiales, cerramientos y huecos no se pueden repetir
- Todos los materiales indicados en la hoja de U tienen que tener conductividad térmica
- Solo se pueden asignar sistemas constructivos definidos en la hoja "Valores-U".
- En general, no se pueden añadir o eliminar, filas o columnas, a las que vienen definidas en las hojas originales del PHPP.
- Los datos del cliente, ingeniería y certificador tienen que estar correctamente rellenados en la hoja "Comprobación"
7. Importación desde PHDesigner
- En las hojas que provienen del DesignPH, en algunas ocasiones, a las superficies se asignan sistemas constructivos que no están indicados en la hoja de "Valores-U". Esto provoca un error en la importación. Una forma de sortearlo es cambiar estos sistemas constructivos (p. ejemplo: 83 ud, 84 ud, 85 ud ...) por otros que si encuentren recogidos en "Valores-U".
8. Control de versiones
- V 2.3.0.1. Fecha 19/12/2018
- V 2.3.0.2. Fecha: 04/04/2019. Corrección de problemas.
- V2.3.1.0. Fecha: 24/04/2019. Corrección de problemas e incorporación del control de licencia del PHPP.
- V2.3.2.0. Fecha: 11/07/2019. Corrección de problemas en la importación del PHPP
- V2.3.2.1. Fecha: 05/11/2019. Corrección de problemas y mejora de los mensajes de aviso.
- V2.3.2.4. Fecha: 12/11/2019. Resueltos problemas por los que funcionaba en unos ordenadores si y entros no.
- V2.3.2.5. Fecha: 18/12/2019. Resueltos problemas relacionados con la codificación, la importación de marcos de los coponentes certificados y la utilización de calderas conocidas.
- V2.3.2.6. Fecha: 25/05/2020. Resueltos problemas relacionados con que en la lista de materiales haya líneas en blanco o algún espesor esté a 0 o la conductividad térmica de algún material sea 0. Se hace una modificación para permitir que el país "Es-España" pueda estar escrito como cualquier combinación de mayúsculas y minúsculas. Se actualiza el listado de licencias.
- V2.3.2.7. Fecha: 24/11/2020. Se muestra un aviso cuando alguno de los materiales tiene una conductividad de 0. Se corrige los problemas que impedían la importación de los sistemas diretos eléctricos.
