Grupo Valero lanza un complemento para el programa de Certificación Energética CE3X. El complemento permite obtener de forma sencilla el valor de la transmitancia térmica lineal de los puentes térmicos de frente de forjado.

El técnico podrá seleccionar los puentes térmicos de frente de forjado definidos en su archivo CE3X y definir las características constructivas correspondientes, obteniendo automáticamente el valor de transmitancia térmica lineal asociado.

Funcionamiento del complemento

Para acceder al complemento, el técnico irá al menú Complementos/Grupo Valero. A continuación se mostrará una ventana en la que el usuario deberá seleccionar el tipo de puente térmico para el que desea obtener el valor de transmitancia térmica lineal.

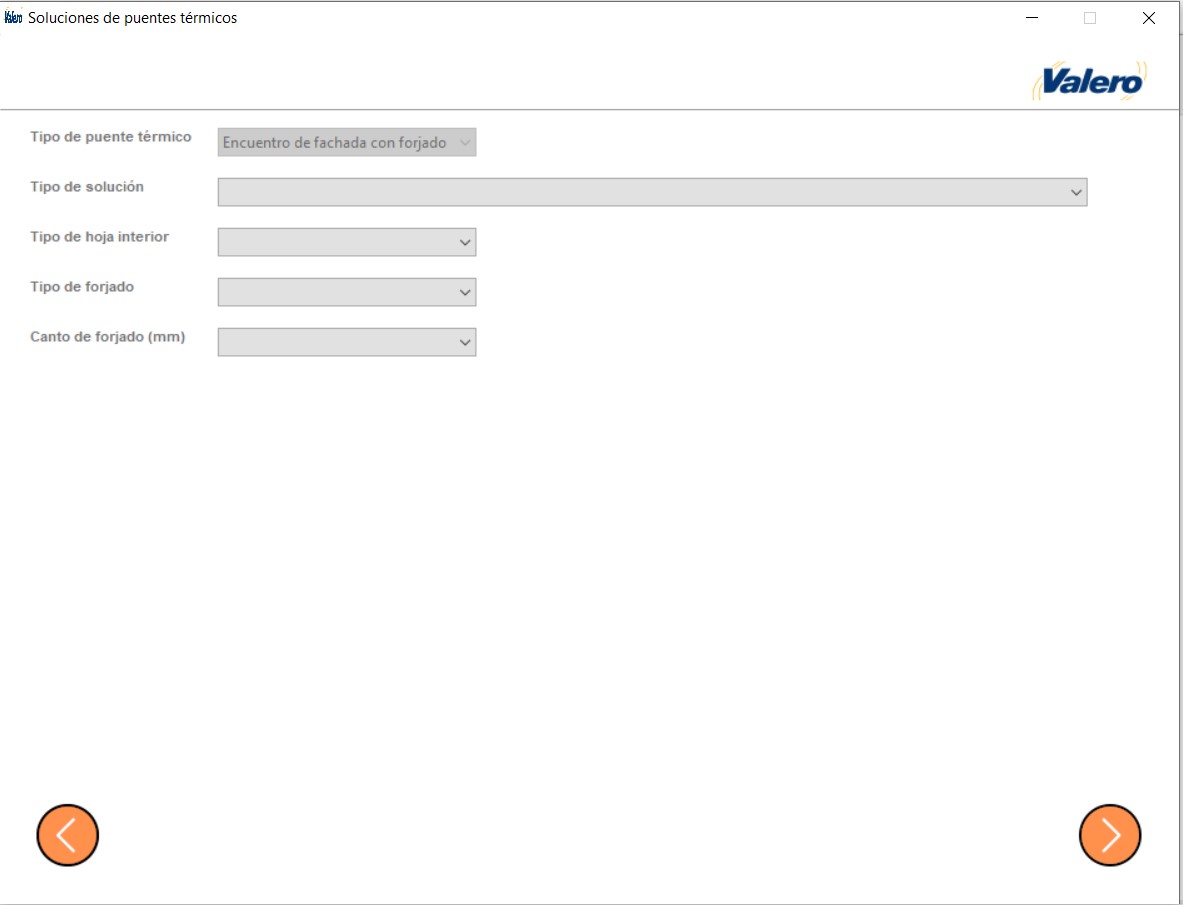

A continuación, será necesario definir las características constructivas del cerramiento mediante la selección de cuatro parámetros:

• Tipo de solución.
• Tipo de hoja interior.
• Tipo de forjado.
• Canto de forjado.

Para cada uno de estos parámetros, el complemento dispone de un menú desplegable desde el que el usuario podrá seleccionar la opción que mejor se ajuste a las características del edificio.

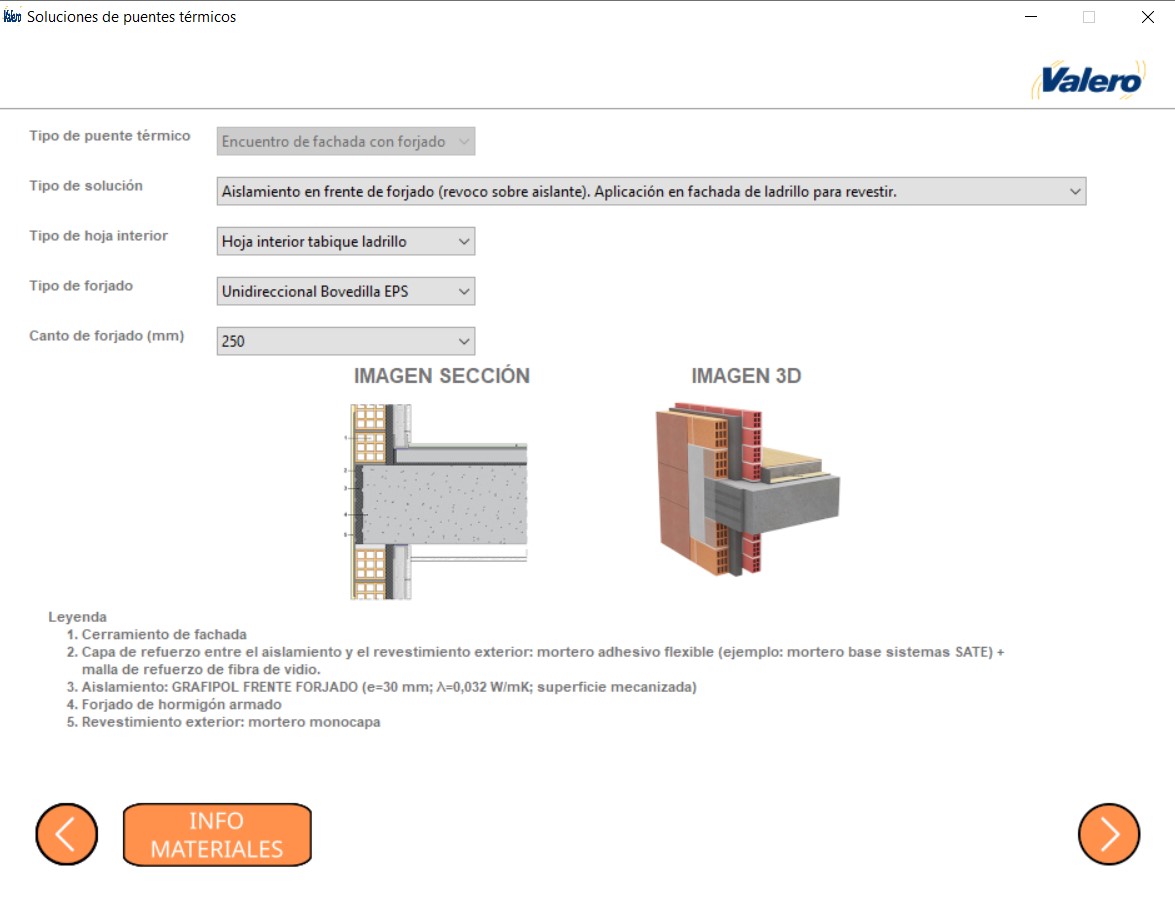

Una vez seleccionados todos los parámetros constructivos, el complemento mostrará una representación gráfica de la solución definida mediante una imagen en sección y una vista en 3D. Estas imágenes permiten verificar visualmente que la configuración seleccionada se corresponde con las características constructivas del edificio.

Asimismo, en la parte inferior de la ventana aparecerá la opción «Info materiales», que permite obtener información adicional sobre los materiales que componen la solución seleccionada. Al hacer clic sobre esta opción, el complemento redirigirá al usuario a la página web de Grupo Valero, donde se podrá consultar información más detallada sobre las características y prestaciones de los materiales empleados.

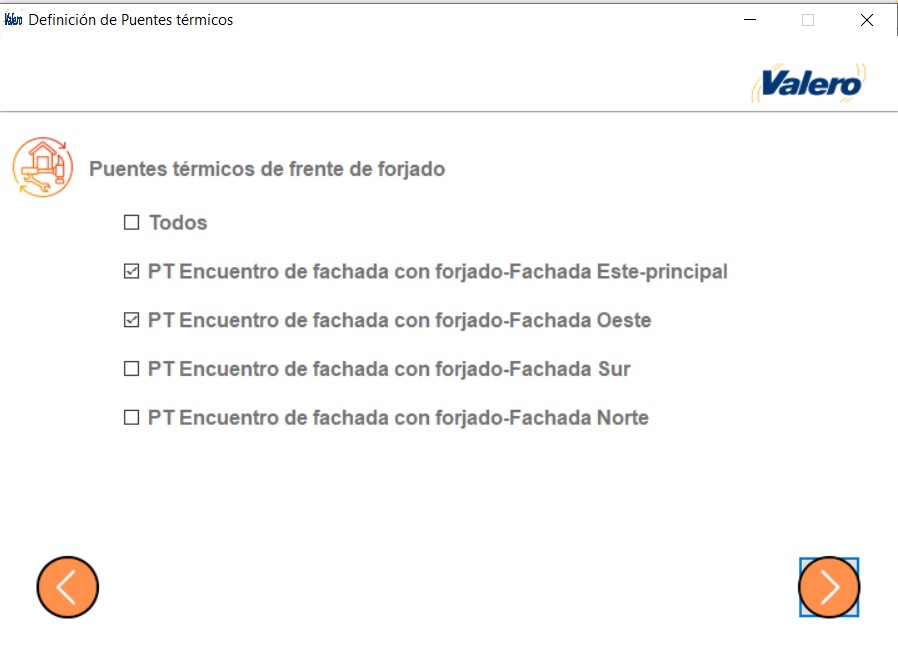

Siguiendo adelante, el complemento mostrará todos los puentes térmicos del modelo CE3X correspondientes al tipo de puente térmico seleccionado. Aunque actualmente el complemento únicamente permite trabajar con puentes térmicos de encuentro de fachada con forjado, se listarán todos los elementos de esta tipología presentes en el modelo.

El usuario deberá seleccionar aquellos puentes térmicos a los que desee aplicar el valor de transmitancia térmica lineal calculado a partir de la solución constructiva definida en los pasos anteriores.

Selección de puentes térmicos del modelo CE3X

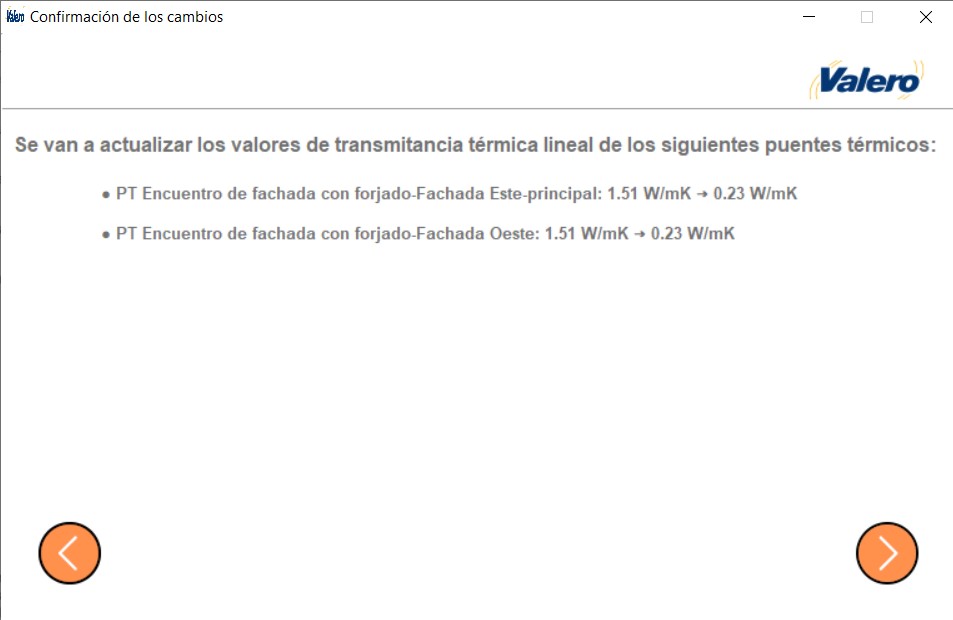

Finalmente, el complemento mostrará un resumen de los puentes térmicos seleccionados para su actualización. En este listado se visualizará, para cada puente térmico, el valor de transmitancia térmica lineal existente en el modelo CE3X y el nuevo valor calculado por el complemento a partir de la solución constructiva definida.

De este modo, el usuario podrá comprobar las modificaciones que se van a realizar antes de proceder a la actualización de los puentes térmicos en el modelo.

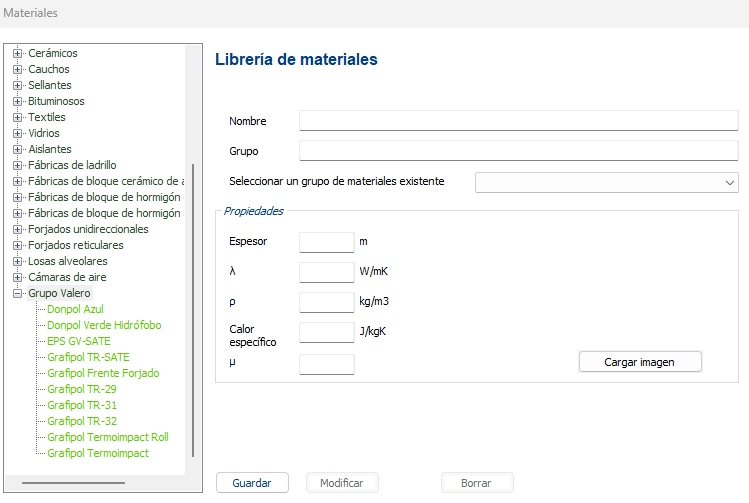

Además, al instalar el complemento, se cargan en la librería de materiales los aislamientos que grupo Valero ofrece para cubrir las distintas necesidades en un inmueble:

• Aislamientos por el interior para fachadas
• Aislamientos para sistemas SATE-ETICS para fachadas
• Aislamientos para suelos (sobre forjado)
• Aislamientos para techos (bajo forjado)
• Aislamientos para cubiertas (cubiertas planas invertidas y cubiertas inclinadas)

Historial de versiones

• V2.3.1.1: - 12/06/2026.
  • Lanzamiento del complemento.
