Complemento ISOVER-Placo para la Verificación del CTE (sgCONECTA)
|
|
 |
(nueva versión: 06/11/2020) |
|---|---|---|
Territorios extrapeninsulares
Hemos detectado un problema en la ejecución del complemento en estos territorios. Mientras lo solucionamos definitivamente lo podéis corregir con este parche:
http://www.efinovatic.es/descargas/Isover/patchExtraPeninsular2.exe
Novedad importante.
El complemento de verificación del CTE-HE implementa ahora el método horario de la norma UNE ISO 52016. Esto permite obtener resultados horarios, además de los que ya se obtenían.
|
|
|---|
Verificación CTE - HE 2013
Si necesitáis verificar con la versión del 2013, os la podéis descargar desde:
http://www.efinovatic.es/descargas/Isover/setupComplementoIsoveriConecta2.3.5.exe
Si queréis tener las dos versiones, podéis hacer lo siguiente:
Instala la del 2013 y renombra el archivo de:
C:\Program Files (x86)\CEXv2.3\Plugins\Isover Comprobacion CTE.pyc
a
C:\Program Files (x86)\CEXv2.3\Plugins\Isover Comprobacion CTE 2013.pyc
después instala el del 2019.
|
SAINT-GOBAIN ISOVER lanza un complemento que facilita el análisis de la comprobación de los requisitos del Código Técnico de la Edificación (CTE), para los usuarios de CE3X llamado iCONECTA, ya que permite la conexión entre los requisitos derivados de la calificación energética de edificios con los requisitos derivados del Código Técnico de la Edificación (CTE) a través de CE3X. |
|---|
 |
|
El complemento de ISOVER, se integra totalmente en CE3X y permite analizar las exigencias básicas correspondientes al Documento Básico de Ahorro de Energía (DB HE0 y HE1) del Código Técnico de la Edificación (CTE) y además genera un informe con toda la información. |
||
|---|---|---|
|

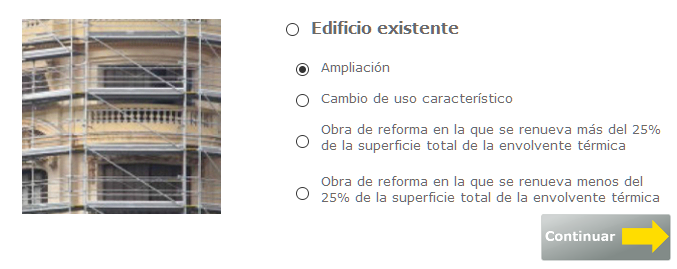

Una vez se encuentra definido el edificio en CE3X para su calificación energética, con este complemento se puede realizar un análisis del grado de cumplimiento de los requisitos del CTE a través de un sencillo asistente: |
 |
|---|
|

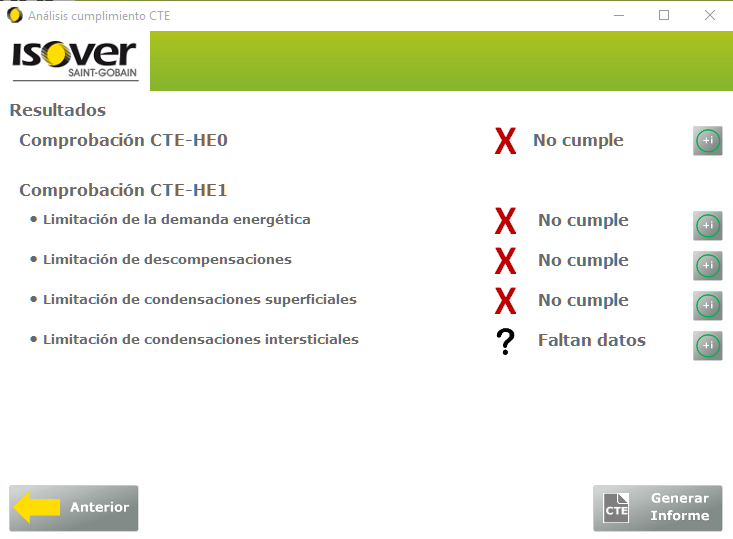

El programa devuelve los resultados del análisis en tiempo real: |
|---|
 |
|
Con gráficos interpretativos de todo el análisis incluyendo el análisis de la verificación de las condensaciones superficiales e intersticiales: |
|---|
 |
|
El programa, genera un completo informe con todos los cálculos realizados y el resultado de la comparación con los requisitos establecidos en el CTE. |
Requisitos
- Para que la verificación del CTE-HE sea correcta es necesario introducir la envolvente por la vía conocida
- El número de capas máximo que se puede introducir en un cerramiento es 8. Si el número de capas con las que cuenta el cerramiento es mayor que 8, será necesario simplificar aquellas capas que no aportan de forma relevante resistencia al cerramiento.
